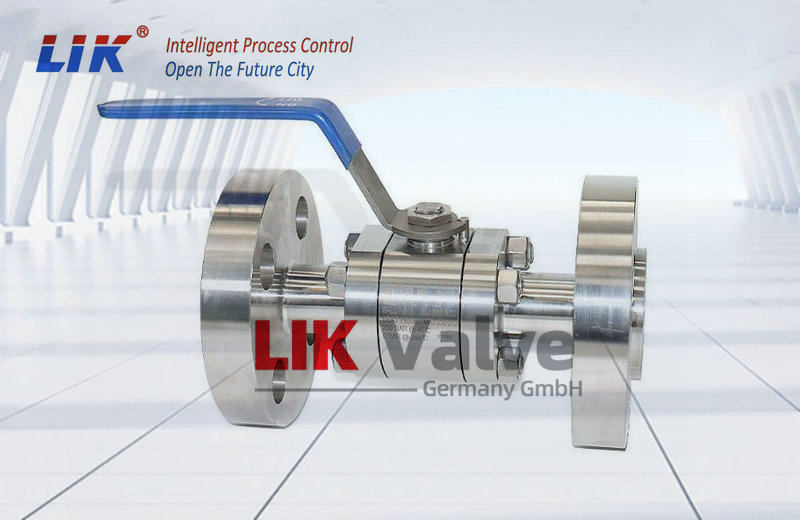

進口高壓鍛鋼球閥在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹處保護結構，有效地防止泄漏；低摩擦系數的軸承，使得扭矩減少到小，便于閥門啟閉。
進口高壓鍛鋼球閥的特點
1、閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，泄壓后閥座自動復位。
2、當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，組織了火災進一步擴大。
3、填料壓蓋部位密封采用PTFR填料和O型密封圈雙重密封，特別適用于氣體介質，填料裝在填料盤內，可隨時采用摩擦系數低的新型SF型自潤滑滑動軸襯，減低操作力矩。
進口高壓鍛鋼球閥參數表
|
公稱通徑：DN10-DN100 |
公稱壓力：16MPa-32MPa |
適用介質：水、油、蒸汽等 |
|
適用溫度：-20℃-325℃ |
閥體材質：A105、不銹鋼 |
操作方式：手動 |
進口高壓鍛鋼球閥尺寸表
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
A(法蘭) |
210 |
230 |
240 |
260 |
300 |
400 |
400 |
490 |
580 |
620 |
|
|
A(對焊) |
150 |
170 |
190 |
205 |
230 |
260 |
330 |
360 |
380 |
430 |
|
連接方式
對焊（BW） ASME B16.25標準，坡口角度30°±2°，焊接后需射線探傷（RT檢測），提升耐壓強度30%
法蘭連接，ANSI B16.5 Class 150–2500，DN80以上大口徑管道，適配高壓天然氣及蒸汽系統螺紋連接 NPT/BSPT螺紋，DN50以下小口徑閥門（如儀表管路），需配合密封膠（如Loctite 577）
安裝與維護規范
安裝要點
方向控制：閥體流向箭頭需與介質流向一致，反向安裝可能導致密封失效56。
焊接工藝：焊接層溫度≤150℃，焊后需應力消除處理（如退火或振動時效）812。
扭矩控制：螺紋連接安裝扭矩為50–80 N·m，法蘭螺栓需對稱預緊57。
維護指南
密封維護：
每季度啟閉3–5次，檢查PTFE填料磨損量（閾值0.5mm）57。
金屬硬密封球閥每年檢測密封面劃痕深度（超過0.1mm需研磨修復）12。
潤滑周期：
閥桿每6個月加注高溫潤滑脂（如Molykote PG-65）56。
齒輪箱手動閥門每12個月更換潤滑脂（推薦Shell Gadus S2 V220）6。
長期停用：排空介質后噴涂硅基防銹劑，防止球體氧化卡澀812。
