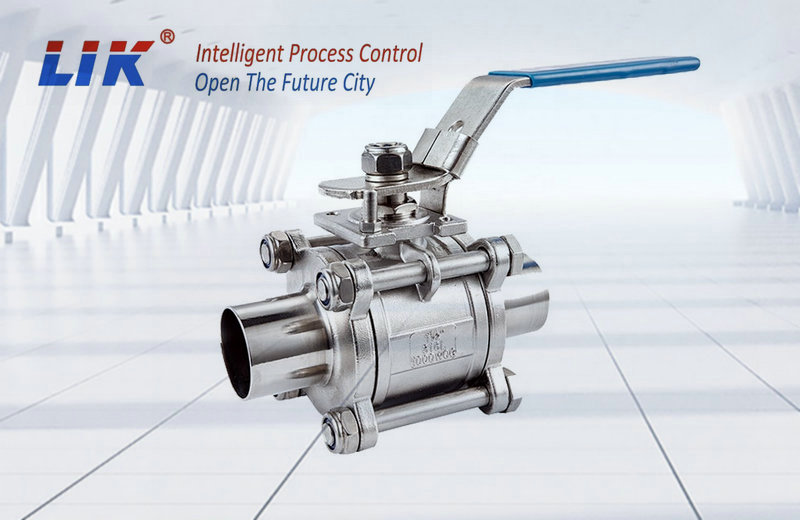

進口三片式對焊球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
進口三片式對焊球閥性能規范
設計制造：按ANSI
B16.34 檢驗測試：按API598
結構長度：L按ANSIB16.10標準（L）按DIN3202 S13
連接尺寸：按ANSIB16.25和GB12224標準
工作壓力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類 （R） 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
產品規格：1/4"~4"
材料標準 （C） ASTM A216-WCB、DIN1.619（P）
（R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
進口三片式對焊球閥技術參數
|
序號 |
部分 |
材質 |
|
1 |
閥體 |
CF8 CF8M WCB |
|
2 |
墊圈 |
SS304 |
|
3 |
螺栓 |
SS304 |
|
4 |
螺母 |
SS304 |
|
5 |
閥蓋 |
CF8 CF8M WCB |
|
6 |
球體 |
SS316 SS304 CF8 CF8M |
|
7 |
閥座 （MF） |
增強聚四氟乙烯 |
|
8 |
墊片 |
對位聚苯 |
|
9 |
O型圈 |
氟橡膠 |
|
10 |
閥桿 |
SS316 SS304 |
|
11 |
填料 |
聚四氟乙烯 |
|
12 |
壓緊螺母 |
SS304 |
|
13 |
墊圈 |
SS304 |
|
14 |
螺母 |
SS304 |
|
15 |
手柄 |
SS304 |
|
16 |
手柄套 |
塑料 |
操作方便
操作桿采用手動和自動兩種方式，可以靈活地控制閥門的開、關。手動操作桿通常位于閥門底座的頂部，通過旋轉操作桿控制閥門的開、關。自動操作通常采用電動機、氣動裝置等，可通過遙控或控制系統來實現對閥門的控制
