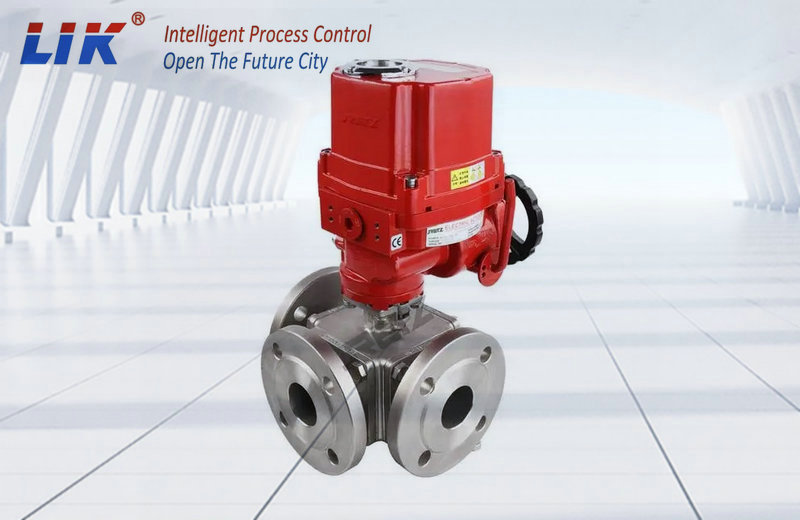

進口電動三通球閥是一種由電動執行器和三通球閥組成的旋轉類切斷、調節閥門。它通常具有球形的閥芯，可以在三條通道中進行切換，實現流體的分流或合流功能23。與普通球閥相比，三通球閥的獨特之處在于其能夠同時連接三條管道，并根據實際需求對流體的流向進行靈活控制
進口電動三通球閥產品特點
1. 耐腐蝕與耐溫性
閥體采用316L不銹鋼，耐受氯離子腐蝕及H₂S酸性環境24；
溫度范圍覆蓋 -40℃至450℃（硬密封型），深冷工況可拓展至 -196℃（真空夾套設計）26。
2. 高性能密封
|
密封類型 |
技術方案 |
性能指標 |
|
金屬硬密封 |
球體噴涂碳化鎢（HRC60+） |
耐顆粒沖刷，適用≤550℃高溫 |
|
軟密封 |
PTFE/PEEK閥座 + 彈簧預緊 |
泄漏率≤10⁻⁹ Pa·m³/s（ISO 15848） |
3. 智能化控制
電動執行器支持AC220V/380V電源，集成4-20mA信號反饋及PROFIBUS通訊
防爆型號滿足Ex d IIC T6等級（ATEX/IECEx認證）
進口電動三通球閥技術參數
|
參數 |
技術指標 |
標準依據 |
|
公稱通徑 |
DN15–DN300（定制可達DN600） |
ASME B16 |
|
壓力等級 |
PN1.0–PN40（Class 150–600） |
ANSI B16. |
|
流通能力 |
全通徑設計（Cv值≥90%） |
IEC 60534-8- |
|
響應時間 |
開關動作≤1秒（緊急切斷型） |
GB/T 21465-200 |
|
防護等級 |
IP67（戶外防塵防水） |
IEC 60 |
進口電動三通球閥工作原理
驅動機制
電動執行器驅動閥桿旋轉90°，帶動球體通道與管道對齊（開啟）或垂直（關閉）24；
浮動球結構依靠介質壓力推動球體壓緊閥座（低壓適用），固定球結構通過上下閥桿支撐（高壓適用）2。
密封實現
金屬密封：球體與閥座精密研磨匹配（微米級公差）2；
軟密封：彈性材料閥座在介質壓力下變形填充微觀間隙4。
進口電動三通球閥產品材質
|
部件 |
材質選項 |
特性 |
|
閥體/閥蓋 |
304、316L、雙相鋼F51 |
耐氯離子應力腐蝕 |
|
球體 |
316L基體 + 碳化鎢涂層 |
硬度HRC60+，耐磨性提升3倍 |
|
閥桿 |
17-4PH不銹鋼 |
抗扭強度≥800MP |
|
密封閥座 |
增強PTFE（≤200℃）/金屬石墨復合（＞200℃） |
防火認證（API 607） |
進口電動三通球閥應用領域
|
行業 |
應用場景 |
技術方案 |
|
石油化工 |
含硫天然氣管道、PTA裝置蒸汽控制 |
316L閥體 + 硬密封，耐壓PN40 |
|
制藥食品 |
高純介質輸送（無菌管道） |
電解拋光316L + PTFE軟密封 |
|
能源電力 |
供熱管網調節、蒸汽鍋爐控制 |
V型球芯流量調節，誤差±2% |
|
環保水處理 |
污水處理廠化學藥劑添加 |
防腐蝕涂層 + Ex防爆執行器 |
